LCD 7.0 Zoll Resistives Touchpanel – DWIN HMI DMG80480L070-01WTR, 800x480, TTL/RS232, Mit DGUS II

4 Produktmeinungen:

(10)

Express-Zustellung mit DHL GoGreen , wenn Sie innerhalb der nächsten 24 Stunden

1-2 Werktage Lieferzeit
Kostenloser Versand ab 54 €
30 Tage kostenloser Rückversand

Preisentwicklung

Produktdetails

Das DWIN HMI-Modul DMG80480L070-01WTR mit 7,0 Zoll ist genau das Richtige, wenn du ein universelles Touch-Display für deine Projekte suchst.

LCD 7.0 800x480 resistives Touchpanel DWIN HMI DMG80480L070-01WTR

Die Auflösung von 800x480 Pixeln und 24-Bit-Farbe liefern ein gestochen scharfes Bild – das TN-TFT-LCD hat einen normalen Betrachtungswinkel, aber für die meisten Anwendungen reicht das völlig.

393353_3

Das resistive Touchpanel reagiert zuverlässig auf Berührung – und das Tolle: Mit der DGUS II Software (DGUS TOOL) kannst du deine eigene Benutzeroberfläche gestalten.
Du lädst Grafiken hoch, erstellst Buttons, Diagramme, Eingabefelder – alles nach deinem Geschmack.

393353_7

Die fertigen Dateien packst du auf eine SD-Karte und kopierst sie ins Display.
Die Kommunikation mit deinem Mikrocontroller läuft dann über die UART-Schnittstelle – du sendest und empfängst einfach vorgegebene Datenrahmen.

393353_2

Klingt kompliziert?
Ist es aber nicht!

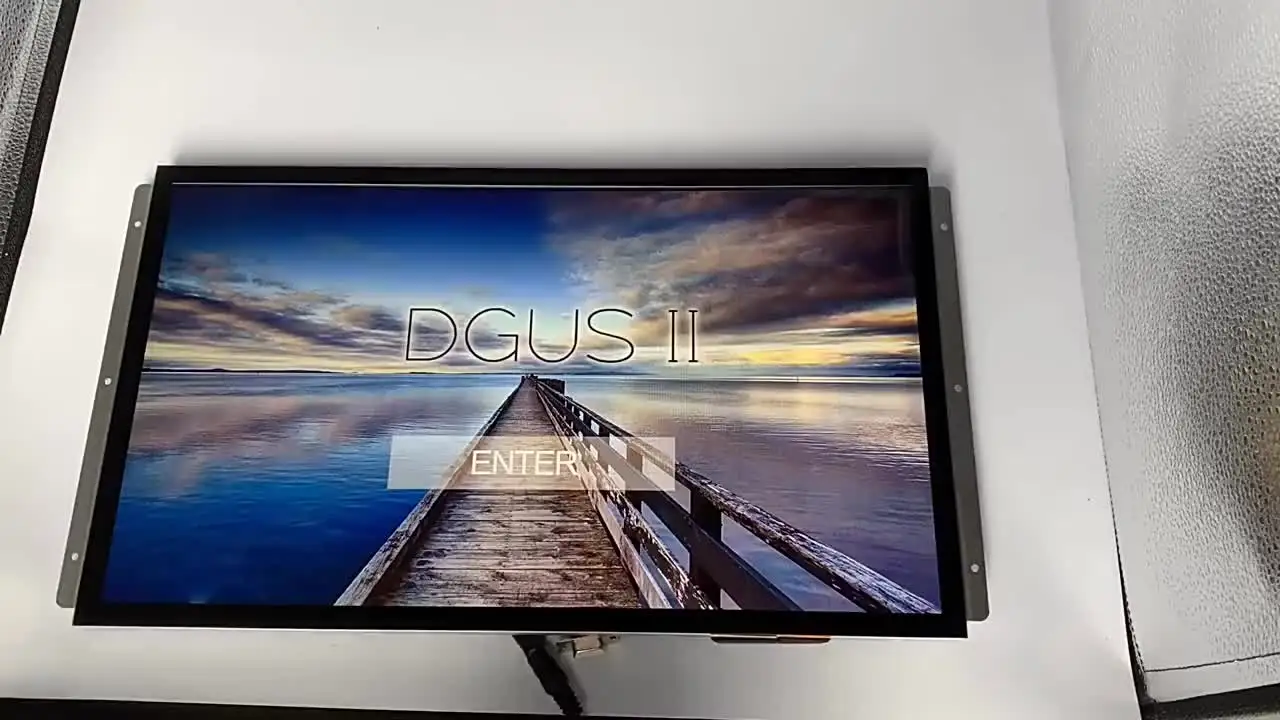

393353_6

Technisch hat das Teil alles an Bord: TTL/RS232-Schnittstelle, Baudraten von 3150 bis 3225600 bps (typisch 115200), 16 MByte NOR-Flash für Grafiken und Schriften, ein passiver Summer und eine SD-Karten-Schnittstelle fürs Flashen.
Der 8-Pin-2.

393353_4

0mm-Anschluss ist für Strom und Kommunikation.

393353_5

Egal ob Industrie, Hobby oder Prototyp – mit diesem Display machst du nichts falsch.
Einfach ein cooles Teil für alle, die ihre Projekte mit einem Touchscreen aufpeppen wollen!
